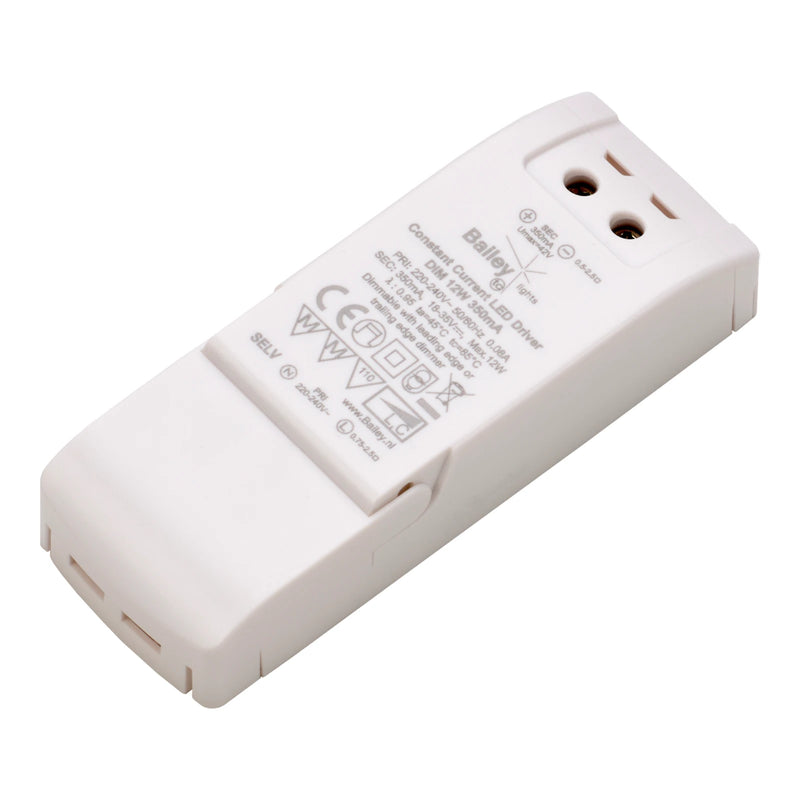

LED-liitäntälaite 12W 18–35V 350mA TRIAC-himmennettävä – 109x40x22 mm vakiovirta
LED-liitäntälaite 12W 18–35V 350mA TRIAC-himmennettävä – 109x40x22 mm vakiovirta

LED-liitäntälaite 12W 18–35V 350mA TRIAC-himmennettävä – 109x40x22 mm vakiovirta

SKU 146899
€25.90 - €25.90
€25.90
€25.90 - €25.90
€25.90

sisältää ALV 25.5% Toimituskulut lasketaan kassalla.

Saatavuus:
Vain 4 jäljellä !

LED-liitäntälaite on himmennettävä vakiovirtalähde, joka tuottaa tasaisen 350 mA virran riippumatta kuorman vaihteluista. Lähtöjännite on 18–35 V ja teho 12 W, joten laite sopii LED-valaisimiin ja -piireihin, jotka vaativat kiinteän virran toimiakseen oikein. Himmennys onnistuu sekä etureuna- että takareunahimmentimillä (TRIAC ja siniaalto­leikkaus).

Vakiovirtalähde, 350 mA. Lähtöjännite 18–35 V. Sisätilakäyttöön. Himmennys TRIAC-etureuna- ja takareunahimmentimillä.

Tekniset tiedot

  • Tuotetyyppi: LED-liitäntälaite (vakiovirtalähde, himmennettävä)
  • Teho: 12 W (maksimi)
  • Tulojännite: 220–240 V AC
  • Lähtöjännite: 18–35 V DC
  • Lähtövirta: 350 mA (vakio)
  • Himmennystavat: TRIAC etureuna, TRIAC takareuna, siniaaltoleikkaus
  • Suojausluokka: sisätilakäyttöön (ei IP-luokitettu ulkoasennukseen)
  • Kotelo: muovikotelo

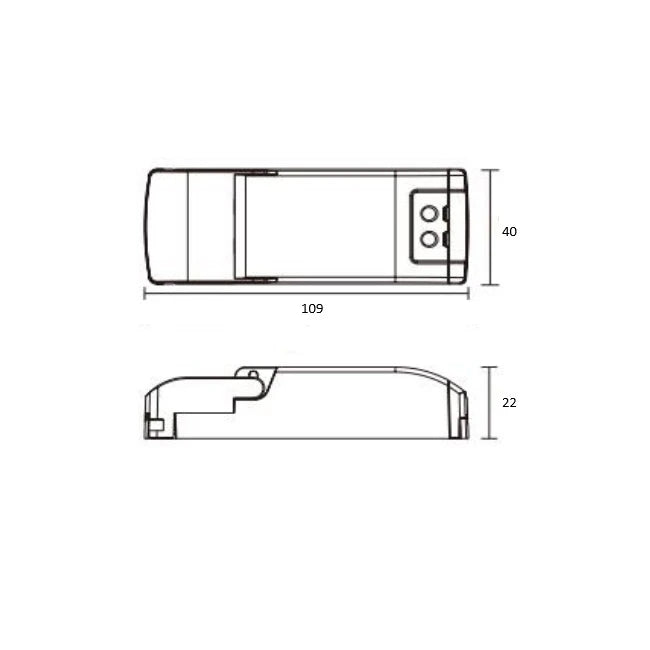

  • Mitat: 109 × 40 × 22 mm
  • Tuotekoodi: 146899
Yhteensopivuus ja asennus

Vakiovirtalähde — kiinteä 350 mA virta

Tämä on vakiovirtalähde (CC, Constant Current), joka tuottaa aina saman 350 mA virran kuormaan riippumatta jännitteen vaihteluista. Vakiovirtalähde sopii LED-valaisimiin, jotka on suunniteltu kiinteälle virralle — tämä estää LEDien ylikuormittumisen ja pidentää käyttöikää.

Kuormaksi sopiva LED-valaisin tai LED-moduuli, jonka jännite on välillä 18–35 V ja virrankulutus 350 mA. Tarkista LED-valaisimen tekniset tiedot ennen asennusta.

Himmennys — TRIAC etureuna ja takareuna

Liitäntälaite tukee himmennystä seuraavilla tekniikoilla:

  • TRIAC etureunahimmennys — perinteinen verkkojännitehimmennys, yleisin himmennintyyppi
  • TRIAC takareunahimmennys — modernimpi, tasaisempi himmennys
  • Siniaaltoleikkaus — vaihekatkaisuhimmennys

Laite EI tue: 0–10 V, 1–10 V, DALI, DMX, DSI, Zigbee, RF-himmennystä eikä Touch and Dim -ohjausta. Jos käytössäsi on jokin näistä ohjausstandardeista, valitse erikseen sopiva liitäntälaite.

Sisätilakäyttöön

Liitäntälaite ei ole IP-luokitettu ulkokäyttöön, joten se asennetaan sisätiloihin tai erikseen suojattuun ulkokoteloon. Suojaa laite kosteudelta ja pölyltä.

Asennus

Sähkökytkennän saa tehdä vain sähköasentaja voimassa olevien määräysten mukaisesti. Laitteen kompakti koko (109 × 40 × 22 mm) helpottaa sijoittelua esim. alas­laskettuun kattoon tai johtolistan sisään.

Asennuksen tarkistuslista

  1. Tarkista että LED-kuorman jännite on 18–35 V ja virta 350 mA
  2. Tarkista että käytettävä himmennin on TRIAC- tai siniaaltoleikkaustyyppinen
  3. Käännä virta pois pääkytkimestä
  4. Anna sähköasentajan kytkeä liitäntälaite verkkojännitteeseen ja LED-kuormaan
  5. Asenna laite suojaiseen paikkaan, jossa se ei altistu kosteudelle
  6. Käännä virta päälle ja testaa himmennys

Toimitus

Lähetämme tilauksesi varastostamme Jyväskylästä. Ennen klo 14 tilatut pyrimme toimittamaan samana päivänä. Yli 150 € tilauksiin ilmainen toimitus Suomeen.

Takuu

Lumenledin kautta ostetuilla tuotteilla on valmistajan takuu, jota Lumenled tukee maahantuojan kanssa. Tarkemmat takuuehdot löydät täältä: Yhteistyökumppaniemme takuuehdot.

Pyydä tarjous

Usein kysytyt kysymykset

Mitä eroa on vakiovirta- ja vakiojännitelähteillä?

LED-liitäntälaitteita on kahta päätyyppiä:

  • Vakiovirtalähde (CC, tämä): tuottaa kiinteän virran (esim. 350 mA), jännite vaihtelee kuorman mukaan. Sopii LED-valaisimiin, jotka on suunniteltu kiinteälle virralle — yksittäiset LEDit, COB-valaisimet, monet alasvalot.
  • Vakiojännitelähde (CV): tuottaa kiinteän jännitteen (esim. 12 V tai 24 V), virta vaihtelee. Sopii LED-nauhoille ja -moduuleille, joissa on integroitu virtarajoitus.

Tarkista LED-valaisimen tekninen tieto ennen ostoa — siinä kerrotaan kumpaa lähdettä tarvitaan. Väärän tyyppisen lähteen käyttö voi vaurioittaa LEDejä.

Mille LED-valaisimille tämä liitäntälaite sopii?

Liitäntälaite sopii LED-valaisimiin, joilla on:

  • Vakiovirtatoiminta (CC, ei vakiojännite)
  • Lähtöjännite 18–35 V — tarkista LED-valaisimen jännitealue
  • Lähtövirta 350 mA
  • Teho enintään 12 W

Käyttökohteita ovat tyypillisesti yksittäiset LED-alasvalot ja kohdevalaisimet, jotka vaativat ulkoisen vakiovirtalähteen. Tarkista valaisimen tarkat tekniset vaatimukset ennen kytkentää.

Mitä himmentimiä tämän kanssa voi käyttää?

Liitäntälaite tukee TRIAC-pohjaista himmennystä:

  • TRIAC etureunahimmennys — perinteinen vaihehimmennys, useimmat vanhemmat himmentimet
  • TRIAC takareunahimmennys — modernimpi, tuottaa tasaisemman himmennyksen
  • Siniaaltoleikkaus — vaihekatkaisuhimmennys

EI yhteensopiva 0–10 V, 1–10 V, DALI, DMX, Zigbee tai RF-himmennysjärjestelmien kanssa. Jos käytössäsi on jokin näistä, valitse erikseen yhteensopiva LED-driver. Käännä virta pois ja kokeile aluksi pienemmällä kuormalla — kaikki himmentimet eivät toimi täydellisesti kaikkien LED-kuormien kanssa.

Sopiiko liitäntälaite ulkokäyttöön?

Ei ilman erillistä suojausta. Tämä liitäntälaite on suunniteltu sisätilakäyttöön — sillä ei ole IP-luokitusta, joka sallisi suoran asennuksen ulos tai kosteisiin tiloihin.

Jos haluat käyttää liitäntälaitetta ulkona, asenna se erilliseen suojakoteloon (esim. IP65-luokitettu sähkökotelo), joka suojaa sen kosteudelta ja pölyltä. Tällöin liitäntälaite voidaan sijoittaa lähelle ulkona olevaa LED-valaisinta.
